工程级4进6出投影融合器4K边缘矫正8K拼接画面叠加漫游开窗

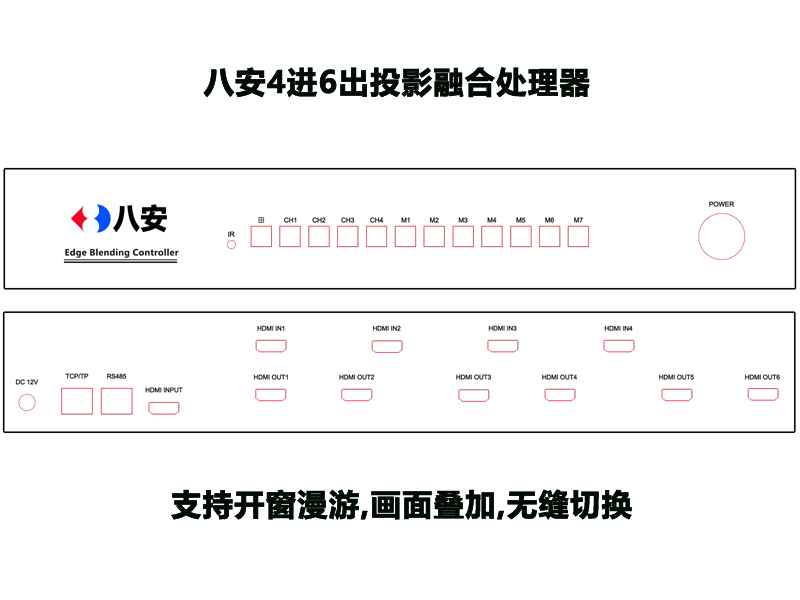

产品名称：4进6出投影融合处理器（可选通道数）
产品品牌：八安
源头生产厂家，可OEM定制机箱，可按主板套件出货。
一、投影融合器技术参数
1、采用ARM嵌入式实时处理技术，无操作系统，不会死机。
2、采用纯硬件单片机架构，开机启动速度≤7s，实现启动自运行。
3、采用纯硬件板卡式级联技术，支持模块化多通道数量级联，方便升级。
4、多个信号之间可快速切换和开窗响应，没有黑场间隔问题；支持窗口漫游功能，可以任意拖动窗口大小和位置；支持预保存多种显示模式，可快速调用切换。
4、采用HDMI输入输出数字通道，单路HDMI输入分辨率支持7680*1080，5760*1080，3840×2160，3840*1080，1920*1080；单路HDMI输出分辨率支持1920×1200，1920×1080， 1280×800，1024×768。
5、输出信号实现高清画面融合拼接，整体效果达到：7680*1200，7680*1080，5760*1200，5760*1080，3840*1200，3840*1080，3840*2160。
6、采用融合带羽化智能算法，融合带重叠区最大可支持50%投射面积，支持一键完成重叠区消亮渐变智能处理。
7、支持任意几何弧面、曲面和直角矫正技术，内置17×17条线性Gamma曲线289个调整节点。自动生成网格线，调试简捷。可选 33×9条线性Gamma曲线297个调整节点。
8、输出支持融合拼接模式：1*2，1*3，1*4，1*5，1*6，2*2，2*3等模式。
9、支持投影暗场补偿技术，可实现Gamma值灵活调整，消除漏光带，使整个画面亮度一致。
10、支持色域校正和颜色辅助调整技术，消除色差，实现输出画面色彩一致。
11、采用单主时钟控制全同步数据处理技术，达到高速图像整齐流畅，不存在撕裂现象。
12、采用1.5U铝拉丝面板机箱，支持RS485串口协议和TCP-IP网络协议，搭配Windows版本调试软件工具。
二、设备规格参数
| 设备类型 | 纯硬件投影融合处理器 |
| 操作系统 | ARM嵌入式实时处理，无操作系统 |
| 产品架构 | 纯硬件单片机架构 |
| 融合数量 | 4路信号输入，6通道融合输出 |
| 拼接模式 | 1*2，1*3，1*4，1*5，1*6，2*2，2*3 |
| 调试软件 | Windows版本调试软件 |
| 控制接口 | RJ45*2（RS485串口协议、TCP-IP网络协议） |
| 视频输入接口 | 标准HDMI A型，板卡式结构，4路内可选 |
| 视频输入分辨率 | 7680*1080，5760*1080，3840*2160@30hz，3840*1080@60HZ，1920*1080@60hz往下兼容 |
| 视频输出接口 | 标准HDMI A型，板卡式结构，6路内可选 |
| 视频输出分辨率 | 1920*1200@60hz，1920*1080@60hz，1280*800@60hz,1024*768@60hz |
| 开机速度 | 开机7S启动自运行 |
| 工作功耗 | 单路<10W，低功耗、低发热量 |
| 工作环境 | 温度-10°至50°,湿度0％－90％ |

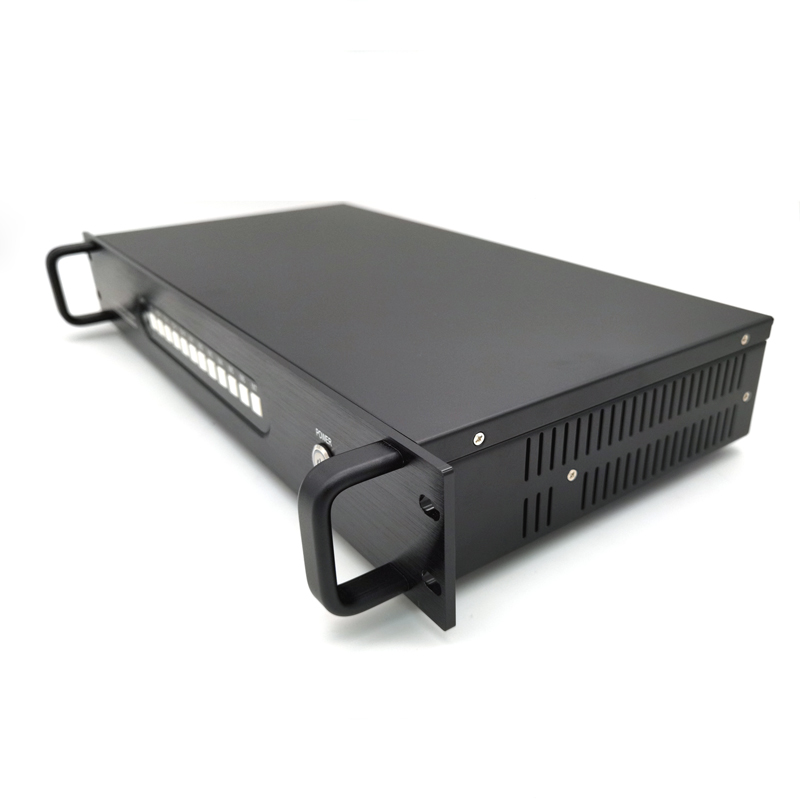

| 机箱 | 1.5U机箱，铝面板氧化拉丝工艺，带提拉手高端大气 长宽高：482*255*68 mm |
| 重量 | 约5kg |

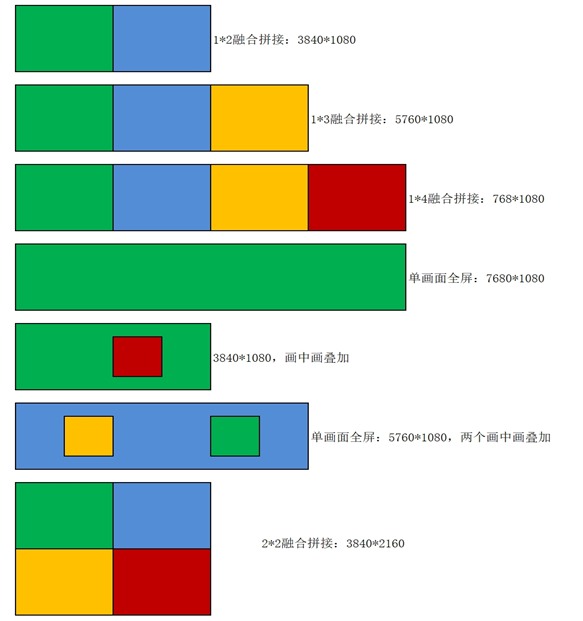

四、整个投影画面融合后的显示模式（可自定义其他模式，每个色块代表一个画面）
五、产品定货型号表
| 产品名称 | 产品型号 | 说明 |
| 4进6出投影融合处理器 | DS-EBC406-8K | 4路信号输入，6台投影融合拼接 |
| 4进4出投影融合处理器 | DS-EBC404-8K | 4路信号输入，4台投影融合拼接 |
| 4进3出投影融合处理器 | DS-EBC403-5K | 4路信号输入，3台投影融合拼接 |
| 4进2出投影融合处理器 | DS-EBC402-4K | 4路信号输入，2台投影融合拼接 |
| 3进3出投影融合处理器 | DS-EBC303-5K | 3路信号输入，3台投影融合拼接 |
| 3进2出投影融合处理器 | DS-EBC302-4K | 3路信号输入，2台投影融合拼接 |
| 2进2出投影融合处理器 | DS-EBC202-4K | 2路信号输入，2台投影融合拼接 |
| 1进6出投影融合处理器 | DS-EBC106-8K | 1路信号输入，6台投影融合拼接 |
| 1进4出投影融合处理器 | DS-EBC104-8K | 1路信号输入，4台投影融合拼接 |
| 1进3出投影融合处理器 | DS-EBC103-5K | 1路信号输入，3台投影融合拼接 |
| 1进2出投影融合处理器 | DS-EBC102-4K | 1路信号输入，2台投影融合拼接 |
备注：输入板卡数≤4内可选配；输出板卡数≤6内可选配。
